Вакуумные насосы для фиксации заготовок на станках с ЧПУ
Вакуумный насос откачивает воздух из системы прижима. Перепад давления помогает удерживать заготовку на рабочем столе при фрезеровании. Надёжность фиксации зависит от насоса, конструкции стола, площади контакта и утечек воздуха.
В каталоге Freza3D представлены воздушно-вихревые вакуумные насосы мощностью 5,5 и 7,5 кВт. Перед заказом сопоставьте характеристики выбранной модели с требованиями станка. Актуальные цены, наличие и комплектацию уточняйте в карточках товаров.
Воздушно-вихревые насосы в каталоге

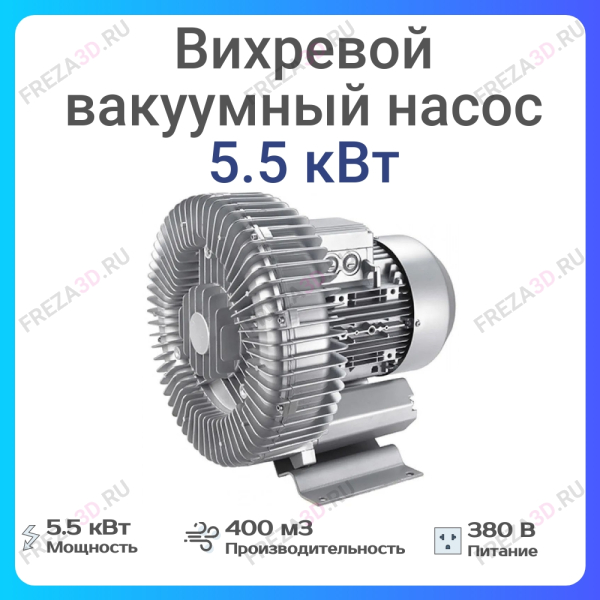

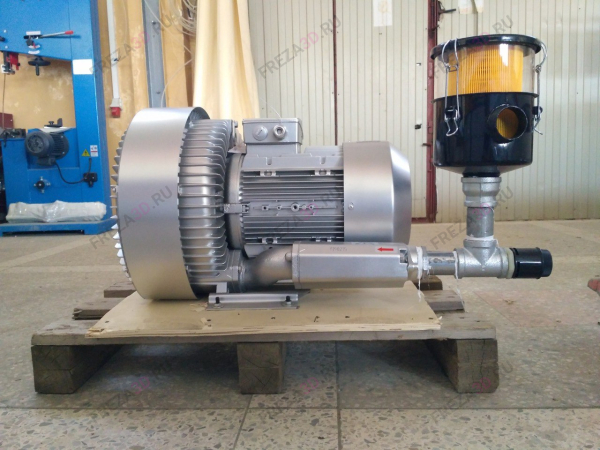

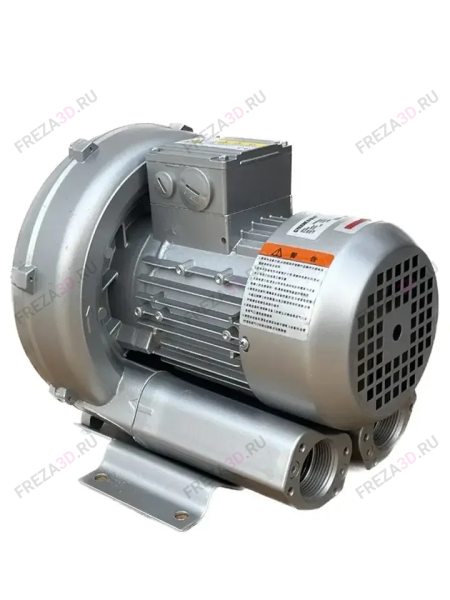

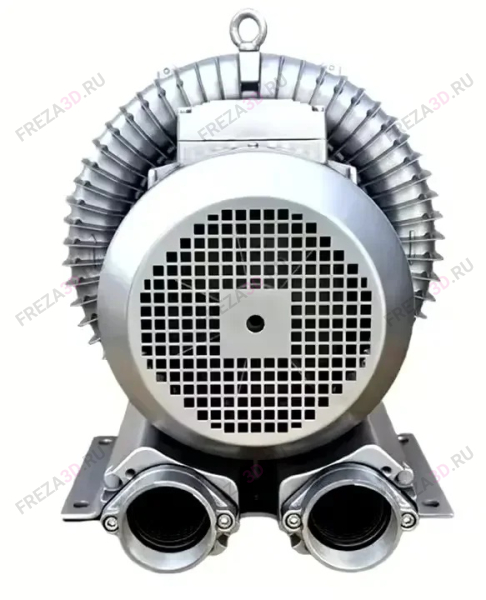

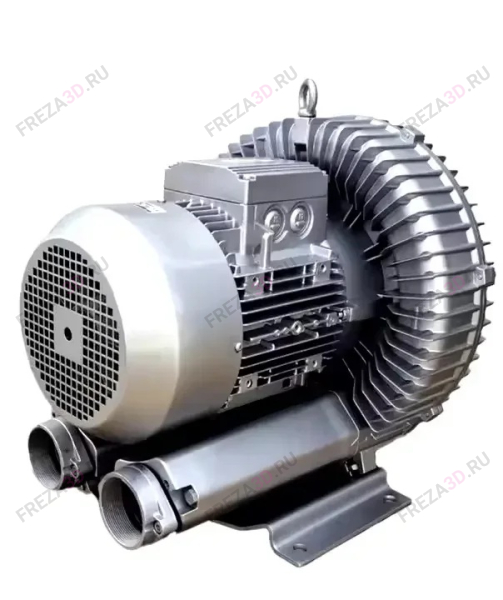

Вакуумный насос 5,5 кВт
Воздушно-вихревая модель. Проверьте рабочую производительность, допустимое разрежение, питание и размеры подключения.

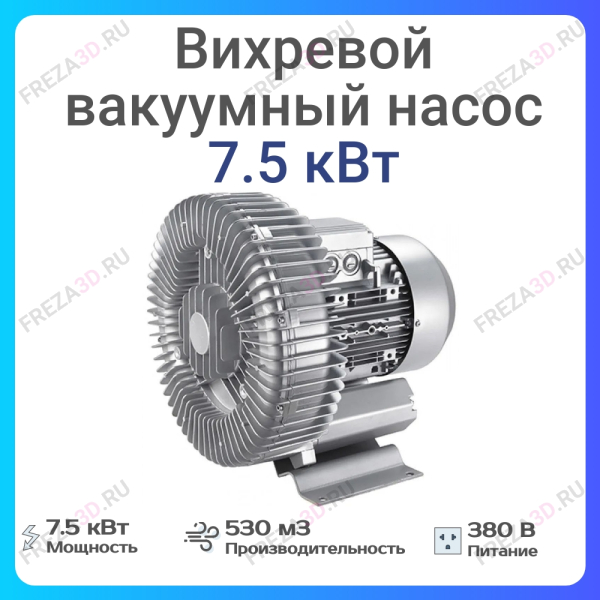

Вакуумный насос 7,5 кВт
Воздушно-вихревая модель. Перед заменой установленного насоса сравните рабочие характеристики и требования к монтажу.
Как подобрать насос для вакуумного стола
- Опишите стол и заготовку. Укажите размер рабочей зоны, число независимо включаемых секций, материал, толщину и размеры деталей. Для сплошного листа и небольших вырезанных элементов условия удержания различаются.
- Уточните способ прижима. При работе через пористую подложку насос должен компенсировать проходящий через неё воздух. При герметичном прижиме по уплотнённому контуру важны состояние уплотнений и доступная площадь фиксации.
- Сопоставьте расход и разрежение. Ориентируйтесь на характеристику насоса в требуемом режиме. Учитывайте утечки, возникающие при сквозном раскрое и открытии участков стола.
- Проверьте магистраль. Диаметр, длина, повороты, фильтр и соединения влияют на сопротивление системы. Более мощный насос не устраняет узкие участки и негерметичность трубопровода.
- Сверьте условия установки. Проверьте питание, номинальный ток, габариты, вентиляцию, уровень шума и допустимую продолжительность работы по документации конкретной модели.
Почему заготовка может смещаться
Причиной могут быть утечки в соединениях, изношенный уплотнитель, открытые зоны стола, загрязнённый фильтр или недостаточная площадь контакта. При сквозном раскрое условия прижима меняются по мере отделения деталей.
Сначала проверьте систему и показания вакуумметра в рабочих условиях. Для небольших деталей может потребоваться другая схема фиксации, технологические перемычки или дополнительный прижим. Решение выбирают с учётом траектории инструмента и конструкции станка.
Установка и обслуживание вакуумной системы
Предусмотрите подходящую фильтрацию всасываемого воздуха: пыль и стружка не должны попадать в насос. Подбирайте фильтр по расходу и требованиям производителя; загрязнение фильтра увеличивает сопротивление системы.
Обеспечьте свободное охлаждение двигателя и доступ для обслуживания. Не перекрывайте вход или выход насоса вне разрешённых производителем режимов. Необходимость защитного клапана, контроля разрежения и других устройств определяют по документации.
Подключение, проверку направления вращения и настройку защиты двигателя выполняют по схеме конкретной модели. График обслуживания выбирают по руководству и условиям запылённости мастерской.
Комплектующие для фиксации и обработки
Устройства прижима деталей
Дополнительные способы фиксации заготовки. Совместимость проверяйте по конструкции стола и выполняемой операции.
Фрезы для ЧПУ
Инструмент для раскроя, пазов и других операций. Геометрию фрезы и режимы обработки согласуют с условиями удержания детали.
Другие компоненты представлены в разделе комплектующих для станков с ЧПУ.
Вопросы о вакуумных насосах для ЧПУ
Какой насос выбрать: 5,5 или 7,5 кВт?
Сначала определите требуемые расход и разрежение, условия прижима и параметры электросети. Одних размеров стола или мощности двигателя недостаточно для обоснованного выбора.
Вакуумный насос заменяет аспирацию?
Нет. Вакуумная система прижима удерживает заготовку, а аспирация удаляет пыль и стружку из зоны обработки. Это разные задачи и отдельные системы станка.
Почему насос работает, но прижим слабый?
Проверьте герметичность, открытые зоны стола, состояние подложки, фильтра и уплотнений. Затем сопоставьте фактическое разрежение и рабочую характеристику насоса с требованиями обработки.
Можно ли просто поставить более мощную модель?
Сначала нужно проверить питание, защиту двигателя, трубопровод, крепление и режим работы. Увеличение мощности не гарантирует улучшения фиксации, если причина в утечках или конструкции прижима.
Вакуумные насосы с доставкой по России
Freza3D находится в Краснодаре и отправляет оборудование и комплектующие по России. Стоимость, сроки и доступный способ перевозки уточняйте для своего населённого пункта на странице доставки и при оформлении заказа.
Для подбора сообщите модель станка, размеры и секции стола, материал заготовок, способ прижима и параметры питания. При замене насоса приложите фотографию шильдика и опишите проблему существующей системы.
